Le Rétrofit Industriel : Mon Expérience pour Moderniser Vos Installations
Introduction
Salut à tous ! Je suis technicien en bureau d'études, et aujourd'hui, je vais vous parler de quelque chose qui me passionne : le rétrofit industriel.
Dans mon métier, le rétrofit, ce n’est pas juste une simple mise à jour de schéma, c’est une approche globale qui touche à plusieurs aspects : mécanique, automatisme, électricité, normes, etc. Il s’agit en fait d’une véritable stratégie pour redonner vie à vos installations, en les adaptant aux défis technologiques actuels et aux réglementations les plus récentes.
Au fil des ans, j’ai eu l’occasion de travailler sur de nombreux projets de rétrofit :
- Rétrofit des stations d’épuration industrielle
- Rétrofit des postes haute tension
- Rétrofit de machines-outils
- Rétrofit des chaînes de convoyage
- Rétrofit de systèmes de chauffage, ventilation et climatisation (CVC)
- Rétrofit de bâtiments pour l’efficacité énergétique
- Rétrofit de véhicules industriels
- Rétrofit de centrales thermiques
Dans mon approche, chaque projet est unique. Je collabore avec les automaticiens, les mécaniciens, les chargés d’affaires, les intégrateurs, et bien d’autres. Notre objectif commun ? Anticiper tout ce qui pourrait entraver le rétrofit. Plus les schémas sont complets et précis, plus le projet peut avancer sans provoquer d’arrêt (ou avec un arrêt minimal) de votre installation.
L’obsolescence, un phénomène passionnant à anticiper

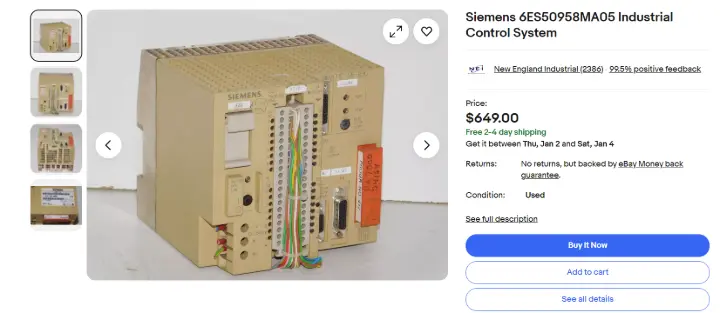

On se souvient tous de la période où l’on est passé du Siemens S5 au S7. Certains ont choisi de moderniser leurs systèmes en adoptant le S7, tandis que d’autres, plus téméraires (ou nostalgiques?), se sont lancés dans une chasse au trésor sur eBay pour dénicher des pièces de rechange, parfois vendues à prix d’or.
Et puis, il y avait ceux qui ont flairé la bonne affaire : ces « brocanteurs du S5 » qui récupéraient, remettaient en état, puis revendaient ce matériel légendaire. Des garages et des chambres transformés en entrepôts d’automates vintage, c’était une époque fascinante !
1. Phase Terrain : L'Importance d'un Diagnostic Précis et d'une Bonne Communication
Pour moi, chaque projet démarre sur le terrain, même si ce n’est pas toujours moi qui réalise les relevés. Quand quelqu’un d’autre s’en charge, il devient ma référence : je le sollicite pour comprendre exactement ce qui a été vu sur site, vérifier les informations disponibles et anticiper celles qui risquent de me manquer.
Lorsque c’est moi qui procède aux relevés, je prends des photos et je scrute chaque détail : câblage, mécanique, automatisme, parfois même les fondations ou les canalisations souterraines. Tout cela est primordial pour identifier les points critiques et évaluer ce qu’il faut mettre à jour.
C’est également une étape cruciale pour vérifier si les schémas existants sont encore valides ou complètement obsolètes. Même des schémas anciens peuvent renfermer des informations utiles, mais il faut rester sur nos gardes. Ici, la collaboration est essentielle : on discute avec toutes les parties prenantes afin de comprendre comment l’installation est câblée, mécanisée et automatisée.
Ce que j’aime dans cette phase, c’est qu’à chaque fois, on a l’impression de mener une petite enquête. On rassemble des indices et on se plonge dans l’historique de la machine ou de l’installation.
2. Étude Technique : Le Travail d’Équipe au Service de Vos Objectifs Budgétaires
Une fois les relevés effectués, je passe à l’étude technique. Je travaille alors main dans la main avec les automaticiens, les mécaniciens, les chargés d’affaires, les intégrateurs et d’autres experts. Ensemble, nous mutualisons nos compétences pour proposer la meilleure solution.
- Nous analysons les contraintes techniques, les délais, la compatibilité avec l’existant.
- Nous gardons toujours à l’esprit le budget : remplacer des relais en fin de vie peut parfois se révéler plus économique que de les conserver. Dans d’autres cas, on conservera des borniers existants pour éviter des dépenses inutiles.
- Nous considérons également les coûts indirects comme la consommation d’énergie, la maintenance et les pièces de rechange.
Le but est de concevoir un schéma électrique et une armoire (ou plusieurs) en tenant compte de vos objectifs financiers et de vos exigences techniques. Tout cela permet de garantir la pérennité de l’installation.
3. Création des Schémas : Clarté et Traçabilité pour l’Efficacité
À cette étape, je me concentre sur la clarté et la traçabilité de tous les schémas (électriques, mécaniques, automatismes). Je veux que n’importe quel technicien, en regardant le plan, sache immédiatement où intervenir et comment procéder.
- Schémas clairs, précis et complets : toutes les infos nécessaires (câblage, mécanique, automatismes, mise en service) y figurent.
- Outils de modélisation : j’utilise des logiciels spécialisés pour vérifier la cohérence de l’ensemble.
- Traçabilité et harmonisation : j’intègre les données existantes et les nouvelles modifications, en séparant clairement l’ancien du nouveau.
- Numérotation cohérente : je conserve la logique d’origine, en évitant de réutiliser des numéros pour des équipements qui ne sont plus présents, sauf en cas de remplacement à l’identique.
L’idée est de faciliter la vie de ceux qui vont intervenir sur le terrain et d’éviter toute confusion lors des futures opérations.
4. Mise à Jour des Schémas : La Garantie d’une Installation Fidèle et Pérenne
Une fois l’intervention réalisée, je veille toujours à mettre à jour les schémas afin de refléter l’état réel de l’installation, y compris toutes les remarques faites pendant le chantier. Cette étape est indispensable pour garantir la fiabilité à long terme.
Ces plans actualisés sont la base de la maintenance et des futures évolutions. Ils doivent également être intégrés à la documentation globale de l’installation, comme une carte à jour qui vous guidera dans toutes les interventions ultérieures.
Pourquoi j’aime tant le rétrofit
Ce qui me passionne le plus dans le rétrofit, c’est de redécouvrir l’historique d’une installation. On voit comment les armoires étaient câblées à l’époque, on comprend l’évolution des équipements jusqu’à aujourd’hui, et on imagine déjà les prochaines étapes. Cela nous pousse à concevoir des armoires et des systèmes non seulement pour le présent, mais aussi pour l’avenir, en prévoyant une certaine évolutivité.
Il faut aussi faire preuve d’une vraie gymnastique technique pour composer avec l’existant et s’adapter à des configurations parfois atypiques. C’est un peu un travail d’artisan, où l’expérience et l’ingéniosité sont déterminantes pour réussir.
5. Bénéfices du Rétrofit : Bien Plus qu’une Simple Modernisation
Le rétrofit, ce n’est pas juste une pièce qu’on remplace. C’est une démarche stratégique permettant de rester compétitif et respectueux de l’environnement. Parmi ses nombreux avantages :
- Économies significatives : Moins cher que du neuf, et réduction des coûts d’exploitation et de maintenance.
- Amélioration de la performance : Plus grande capacité de production, moins de pannes, meilleure qualité.
- Efficacité énergétique : Technologies plus sobres et meilleure gestion de la consommation d’énergie.
- Conformité aux normes : Respect des exigences de sécurité et environnementales.
- Durabilité : Prolongation de la durée de vie des équipements existants, réduction des déchets industriels.
- Impact environnemental : Diminution de l’empreinte carbone en limitant le gaspillage de ressources.
- Amélioration des conditions de travail : Machines moins bruyantes, plus ergonomiques et plus sûres.
- Délais de réalisation plus courts : Plus rapides que l’achat d’équipements neufs et leur mise en service.
Conclusion
Le rétrofit est une approche gagnante pour moderniser vos installations de manière économique et durable. Grâce à mon expertise technique et à une collaboration étroite avec les automaticiens, mécaniciens et autres spécialistes, je vous propose des solutions adaptées à vos besoins et à votre budget.
Un bureau d’études joue un rôle essentiel dans un projet de rétrofit : il vous accompagne de la conception à la mise en service, en veillant à la sécurité, à l’efficacité et à la conformité de l’installation. Mon objectif est de rester à vos côtés à chaque étape, afin de vous offrir un résultat performant et pérenne. C’est vraiment ce qui me motive et je suis ravi de partager mon expérience avec vous !
Résumé des étapes pour la réalisation d’un schéma électrique
- Collecte des informations
Analyser les relevés (ou échanger avec la personne qui les a réalisés) et vérifier l’exactitude des données existantes (schémas, documentation, etc.). - Diagnostic sur le terrain
Vérifier les points sensibles de l’installation (câblage, canalisations, armoires, etc.) et confirmer la cohérence entre la documentation et la réalité. - Définition du périmètre technique
Identifier les composants à conserver, ceux à remplacer et anticiper les éventuels besoins d’évolution (budgets, normes, temps d’arrêt). - Conception du schéma
Réaliser un schéma clair et traçable qui respecte la numérotation d’origine, tout en intégrant les nouveaux équipements et modifications. - Vérification et validation
Soumettre le schéma à toutes les parties prenantes (automaticiens, mécaniciens, etc.) pour garantir sa conformité aux spécifications et aux contraintes budgétaires. - Mise à jour post-installation
Modifier le schéma en fonction des retours de chantier et valider la version finale pour qu’elle devienne la référence officielle de l’installation.
Voilà comment je procède pour m’assurer que chaque détail est pris en compte et que vos installations sont documentées de manière optimale. N’hésitez pas à revenir vers moi si vous souhaitez en discuter plus en profondeur !
